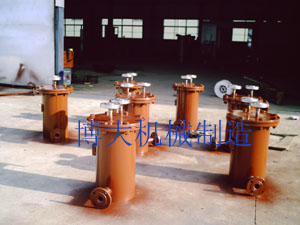

組合式取樣器、取樣冷卻器
一、取樣冷卻器概述
取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻，
分爐水取樣器、蒸汽取樣器、給水取樣器、疏水取樣器、凝結水取樣器。取樣冷卻后對給水質進行分析化驗，鍋爐及熱力系統中的水大都溫度較高，而高水溫不便于取樣，也不便于測定，在取樣中應加以冷卻，所以要把取樣點的樣品引進取樣冷卻器進行冷卻，一般要求保證流量在500-700mL/min時，樣品能冷取到30度以下，滿足中華人民共和國電力行業DL/T
457—91的標準。
二、取樣冷卻器及系統
1、取樣器管材均采用不銹鋼管，不能用碳鋼管或黃銅管，以免樣品在取樣過程中被導管中的金屬腐蝕產物污染。
2、取樣管分單盤管式和雙重套管式。
3、取樣冷卻器應具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。
4、大型鍋爐一般采用集中式取樣分析裝置，
5、取樣點及位置見表。
| 項目 |
取樣點名稱 |
取樣點位置 |
| 給水 |
除氧器后給水 |
每根給水箱出口管 |
| 省煤器進口給水 |
省煤器進口 |
| 爐水 |
分段蒸發鍋爐爐水 |
按鍋爐廠要求 |
| 飽和蒸汽 |
分段蒸發鍋爐飽和蒸汽 |
| 再熱器 |
高低溫再熱蒸汽 |
| 過熱器 |
過熱蒸汽和減溫器蒸器 |
| 凝結水 |
分段蒸發鍋爐凝結水 |
凝結水出口 |
| 疏水 |
加熱器疏水 |
加熱器疏水出口 |
| 疏水箱疏水 |
疏水箱疏水出口 |
| 暖風器疏水 |
暖風器疏水出口 |
| 生產回水 |
回水箱回水 |
每根回水管及出口 |
| 減溫水 |
自制冷凝水 |
自制冷凝水管 |
三、取樣冷卻器訂貨說明
1：取樣器管為不銹鋼，殼體為碳鋼。
2：取樣冷卻管一般選直徑10、12、14、16、18mm（也可用戶指定）接口可選焊接和法蘭，冷卻水接口為DN25，外螺紋。
3：一般選型常為：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。
4：是否需組合式(即是否要支架、水槽、閥門等）。
四、取樣冷卻器規格型號
|
規 格 型 號 |
管內壓力MPa |
管內溫度℃ |
冷卻面積m2 |
取樣管 |
|
QYL-133/0.25 |
<6.5 |
0-300 |
0.25 |
Ø10x1.5
Ø10x2
Ø12x1.5 |
|
QYL-159/0.32 |
0.32 |
|
QYL-219/0.45 |
0.45 |
|
QYL-273/0.54 |
0.54 |
Ø16x2
Ø18x2 |
|
QYL-219/0.69 |
<12.5
雙盤管 |
300-540 |
0.69 |
|
QYL-273/0.92 |
0.92 |
|
